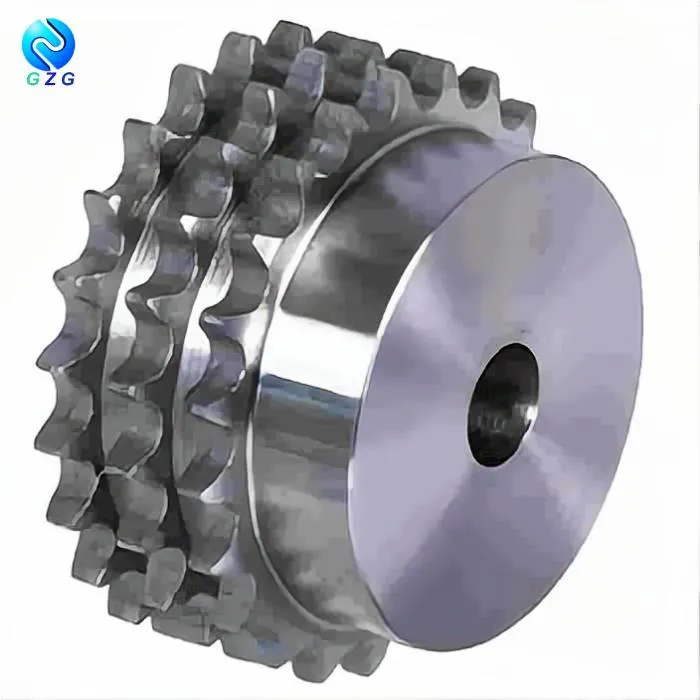

ANSI Sprocket 80 Basic Transmission Part

Egenskaper:

ANSI Sprocket 80 er en type amerikansk standard tannhjul som er mye brukt i ulike bransjer for kraftoverføringsformål. Guizhou GZG er en ledende produsent av ANSI Sprocket 80 og produserer et bredt utvalg av tannhjul, inkludert platehjul, simpleks, dupleks og multipleks tannhjul.

							80
							MERK			mm
							Tonehøyde			25.40
							Rulle Φ			15.875
							h			14.61
							h1			14.15
							h2			43.43
							Mål: mm
Tenner	OD	P.C.D	Bore:d	Type B Simplex			Type B tosidig				Materiale
				Hub		Vekt kg	Bore:d	Hub		Vekt kg
				BD	BL			BD	BL
8	76.5	66.4	25.4	49.2	41.28	0.63					C45
9	85.1	74.3	25.4	57.2	41.28	0.72
10	93.5	82.2	25.4	65.1	41.28	0.99	25.4	65.09	69.85	1.62
20	175.5	162.4	25.4	108.0	38.10	3.78	25.4	127.00	69.85	8.19
30	256.8	243.0	30.16	120.7	50.80	7.83	25.4	146.05	76.20	17.78
40	338.1	323.7	30.16	120.7	50.80	12.02
50	419.1	404.5	31.75	120.7	50.80	16.79
60	499.9	485.3	31.75	133.4	50.80	24.53	38.1	146.05	95.25	41.99
65	540.3	525.7	31.75	133.4	50.80	27.81
68							38.1	152.4	101.60	43.29
76							38.1	152.4	101.60	50.85
95							38.1	152.4	107.95	74.25

GZGs ANSI Sprocket 80 er tilgjengelig i en rekke tenner fra 8 til 95 tenner. Men hvis en kunde trenger flere tenner, kan de gi oss tegningene, og våre ingeniører vil sørge for at det tilpassede tannhjulet er utformet i henhold til de nødvendige spesifikasjonene. ANSI Sprocket 80 brukes vanligvis sammen med industrikjeder i A-serien. Den er laget av høykvalitets 45-stål og kan pares med karbonstålkjeder eller rustfrie stålkjeder basert på spesifikke brukskrav. Hos GZG produserer vi vårt ANSI Sprocket 80 i henhold til strenge kvalitetsstandarder. Vi bruker avanserte maskineringsteknikker for å sikre at våre tannhjul er presise og har en høy overflatefinish. Dette resulterer i utmerket ytelse, forlenget utstyrslevetid og minimert nedetid for våre kunder.
