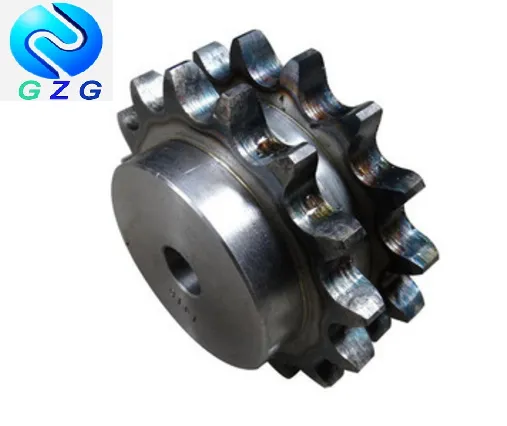

Kraftoverføringshjul ANSI 50
Kraftoverføringshjul ANSI 50 er en type tannhjul som vanligvis brukes i mekaniske kraftoverføringssystemer. Den er designet for å overføre dreiemoment og rotasjon mellom aksler ved hjelp av en kjede. ANSI (American National Standards Institute) 50-standarden refererer til kjedestigningen – avstanden mellom senterlinjene til tilstøtende valser i kjedet. For ANSI 50 er stigningen 15,875 mm (0,625 tommer).
Kraftoverføringshjulet ANSI 50 kommer i forskjellige størrelser, med forskjellige antall tenner og borestørrelser. Antall tenner bestemmer hastighetsforholdet mellom den drivende og den drevne akselen, mens borestørrelsen bestemmer diameteren på akselen som kjedehjulet kan monteres på. Tannhjulet kan også ha kilespor eller settskruer for å forhindre at det glir eller roterer på akselen.
En av fordelene med å bruke et kjede- og tannhjulsystem for kraftoverføring er dens evne til å imøtekomme feiljustering og sjokkbelastninger. Kjedet kan strekkes eller komprimeres litt for å kompensere for mindre feiljusteringer mellom driv- og drevne aksler, mens andre typer kraftoverføringssystemer som remmer eller gir kanskje ikke tolererer slike feiljusteringer. Kjedet er også i stand til å absorbere støtbelastninger som kan oppstå på grunn av plutselig akselerasjon eller retardasjon av systemet.
Produktparametere
 |
50 | ||||||||||
| MERK | mm | ||||||||||
| Tonehøyde | 15.875 | ||||||||||
| Rulle Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Mål: mm | |||||||||||
| Tenner | OD | P.C.D | Bore:d | Type B Simplex | Type B tosidig | Materiale | |||||
| Hub | Vekt kg |
Bore:d | Hub | Vekt kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |
Produktbilde
For å sikre riktig drift og forlenge levetiden til kraftoverføringshjulet ANSI 50, er det viktig å velge riktig størrelse og type kjede og kjedehjul for applikasjonen, samt å opprettholde riktig strekk og smøring. For mye spenning kan forårsake for tidlig slitasje og belastning på lagrene, mens for lite spenning kan føre til at kjedet sklir eller hopper tenner. Riktig smøring reduserer friksjon og slitasje, og bidrar også til å forhindre rust og korrosjon.
Vår fabrikk
verksted
verksted
verksted
verksted
Avslutningsvis er kraftoverføringshjulet ANSI 50 en allsidig og pålitelig komponent i mekaniske kraftoverføringssystemer. Dens standardiserte design og spesifikasjoner sikrer kompatibilitet og utskiftbarhet med andre ANSI 50 kjeder og tannhjul. Enten det brukes i industrimaskiner, landbruksutstyr eller bilsystemer, gir ANSI 50 tannhjul en robust og fleksibel løsning for overføring av kraft og bevegelse. Så hvis du vil at det mekaniske systemet ditt skal fungere effektivt, velg Power Transmission Sprocket ANSI 50.
